你印象里的 “风” 是什么样的？是天气预报里 “北风 3-4 级” 的文字，是气象图上弯弯曲曲的箭头，还是窗外被吹斜的雨丝？风如何流动？未来几小时它会怎样变化？以往，我们依赖气象站的零星数据与抽象箭头图，在想象中拼凑风的模样。

今天，我们邀请你真正“看见”风——不只是几个点的风速，而是整个北京上空立体、动态、连续的气流全景。

案例介绍：从 “抽象数字” 到 “看得见的风”

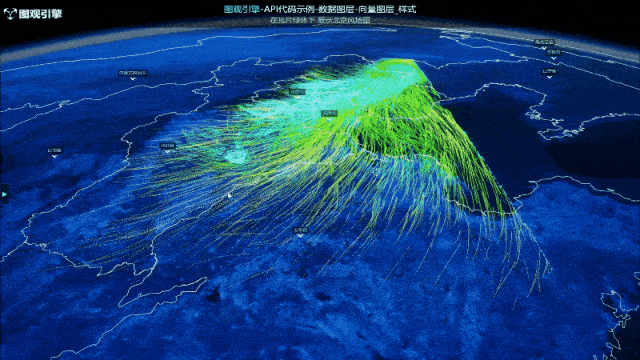

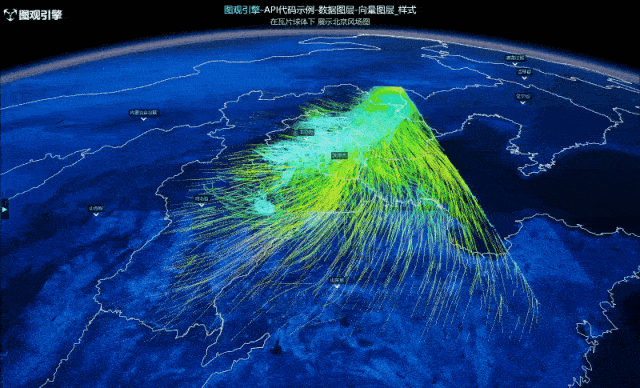

我们在以 “瓦片地球” 为基底的三维数字地球上，呈现北京及周边（经纬度：113.4°E～119.9°E，35.9°N～42.7°N）、高程跨度近千米 范围内的动态风场，成功实现了基于真实数据流的超大规模风场数据的实时、动态可视化。

这不是一段动画，而是一个实时映射真实大气的“数字风场”。它背后，是 GPU 并行计算、大规模粒子系统、高精度向量场建模与地理空间坐标系融合的深度协同。案例中：

1.颜色与密度就是“风力计”

风向：图中密集的粒子流轨迹（细长线条），直观传递了风的流动方向。

风速强度：通过颜色渐变（蓝→绿→黄→红），对应风速从弱到强的区间差异。高密度、密集的粒子流束代表风能集中、主导性的气流路径。

2.北京的风从哪里来？

• 整体风向：基于北京风场案例，可以看到，最密集、最有组织的粒子流，主要来自西北方向和东南方向的单向输送态势，北京的风，不是简单地从“北边”或“南边”来，更像风经过的一个复杂交通枢纽。

• 局部风向：在河北中西部区域，粒子轨迹形成了明显的螺旋状涡流（图中左侧的旋回线条），结合实际地形，这是地形（太行山、燕山的山地 - 平原过渡带）对气流的阻挡、绕流作用导致的局部小尺度风场旋回，是山区与平原交界区域常见的大气运动特征。

• 风力态势：结合风力特征颜色渐变和粒子密度，风力整体呈现呈现 “源地弱、通道强”的特点。京津核心区域的粒子流颜色以蓝绿色为主，呈现出风力减速区，符合城市“风影区”效应。但该区域粒子流密度极高，是风能集中的主导气流通道，风场的流动性和集中度都比较强。

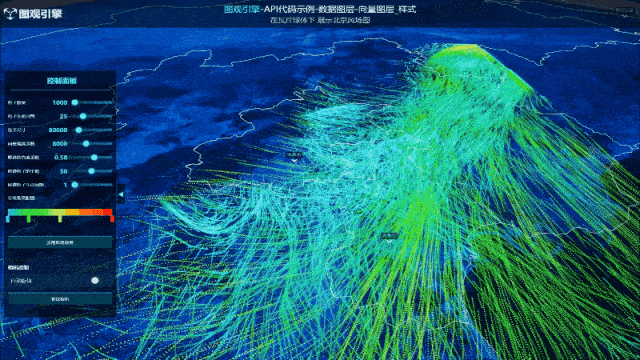

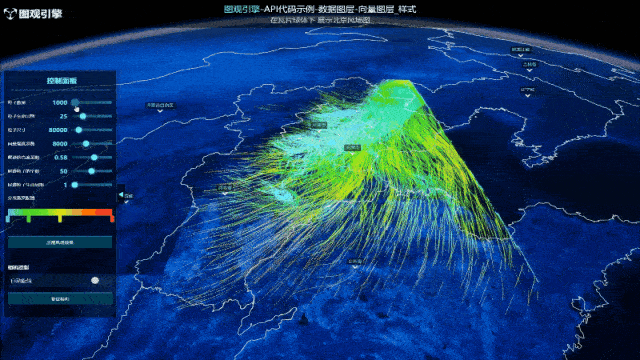

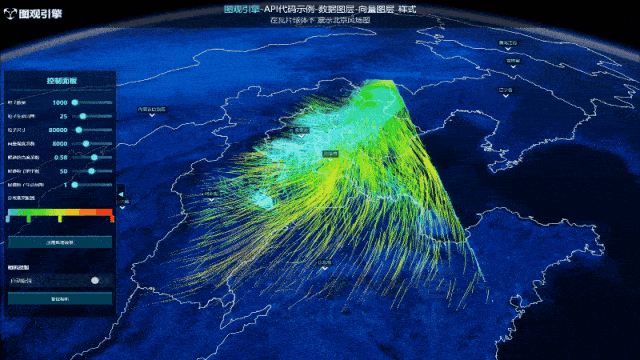

3.实时交互参数调节工具

为了让这项高科技不再“高冷”，我们设计了一个简洁易懂的可视化控制面板，为风场数据演示，提供了按需进行参数调节的简便工具：

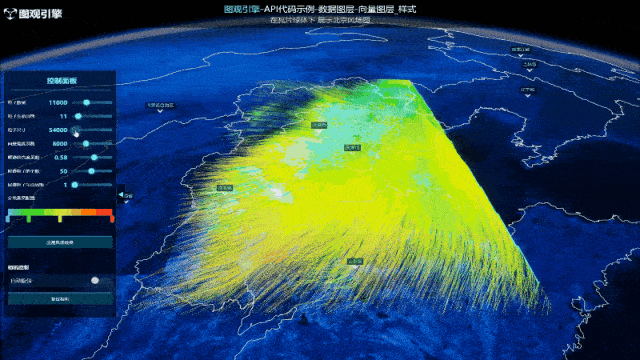

• “粒子数量” ：调节同时存在的、代表风的粒子总数，控制风场的“视觉密度”。
• “粒子生命周期”：调节 “粒子风” 的 “持续观测时长”，周期越长，粒子划出的“风线”就越长，越能表现气流的远程路径和持续趋势。
• “粒子尺寸 ”：控制单个粒子在屏幕上的视觉大小。直接影响风场线条的视觉粗细和显著度。
• “向量强度系数”：控制风的“视觉速度”，不改变底层数据，只改变视觉表现。
• “尾迹的亮度系数” ：控制粒子轨迹拖尾效果的透明度衰减率，即轨迹的“视觉残留”。
• “尾迹粒子个数 (50) & 生命周期” :增强粒子流动效果。
• “分段密度调整”：控制不同风力系统呈现颜色阶段，可随需灵活调整。
• “应用风场效果”：一键同步、显示上述自定义参数调整后的风场形态。
• “像机控制”：一键自动旋转，或一键将恢复默认视角，能随时从 “局部细节” 切回 “区域全貌”。

交互面板的核心价值，是让专业人员能按需 “定制” 风场的观测维度，让复杂的数据可视化，从“单向的观看”变成了“双向的探索”， 是让“抽象风场从‘可看’变成‘可解读、可研究’” 的关键交互载体。

在线体验地址：

https://www.tuguan.net/online-experience/code-sandbox4.html#向量图层_北京风场图_stream

（请复制链接在浏览器中访问）

从 离散观测 到 大规模连续场重构 的技术挑战

当数字孪生技术从静态的“三维模型”迈向动态的“流体仿真”，我们面对的不仅是数据量的指数级增长，更是对实时计算与渲染极限的挑战。

传统风场可视化多采用静态箭头图或二维流线，在表现力与精度上存在天然局限。而要实现大范围、高分辨率、三维立体的动态风场仿真，则面临三重技术难点：

• 其一，数据规模之巨。

以本次北京风场案例为例，原始数据分辨率达 261x270x100（约704万个数据点），刻画了从地表到近千米高空的立体风场结构。直接处理，对任何系统都是沉重负担。

• 其二，计算实时性之难。

风是流动的，可视化必须是动态的、连续的。每一帧画面都需要根据矢量场数据重新计算成千上万“风粒子”的新位置，计算量随粒子数量与更新频率陡增。

• 其三，空间尺度之大。

在覆盖数万平方公里的数字地球场景中，既要保持宏观态势的完整，又要能在任意区域流畅地进行缩放、平移与细节审视，对渲染调度与坐标系统是极大考验。

数字冰雹交出的答卷是：我们基于智能网格引擎 和 GPU 加速粒子系统的协同，通过特征保持型自适应算法，对风场数据计算网格进行智能重构，最终在瓦片数字地球上，实现了将数百万风场数据实时转化为可流畅交互的动态粒子流。

核心能力：让 “风显形” 的三大 “技术”

普通人看到的是 “好看的粒子流”，但背后是数字孪生领域的硬核技术 —— 我们把 “无形的风” 变成 “看得见的轨迹”，靠的是三个关键技术的协同。

1. 向量场 + 粒子流：把风画出来

风的本质是 “气流的运动”，但要让它可视化，得先给它一套 “数字化的骨架”—— 这就是向量场。

我们可以把向量场理解为一张 “风的指令地图”：在我们划定的区域内，每一个经纬度、每一层高程（比如地面 50 米、100 米）上，都标注着两个关键信息：

• 风往哪个方向吹（“方向向量”）；
• 风的速度有多快（“强度向量”）。

而 “粒子流”，就是给这张 “指令地图” 注入 “灵魂”：我们往向量场里 “释放” 了成千上万的粒子，每一个粒子都会严格按照所在位置的 “方向 + 强度” 指令运动，最终汇成的千万条轨迹，就是风在城市上空的真实流动形态。

这里的难点在于数据精度与性能的平衡：原始风场数据的分辨率是 261×270×100（相当于给每 1 平方公里区域测了 100 层高度的风数据），直接用这么细的数据算粒子轨迹，普通系统根本 “跑不动”。

我们的解决方案是智能抽稀算法，在充分分析风场矢量场的空间特征（如涡旋中心、剪切线、高速通道）后，智能地保留关键节点的数据，相当于是给风场 “做了一次精准剪辑”，既去掉了冗余数据，又保留了强风路径、涡流旋回等关键细节，让系统能 “轻快运行”，风的 “特征” 却一点没丢，确保了可视化结果的科学性与准确性。

2. GPU 并行计算：让千万粒子 “实时活起来”

要让成千上万的粒子同时动起来，还得实时跟着风场变化，这考验的是 “算力天花板”。

传统的 CPU 计算是 “排队做题”：算完一个粒子的轨迹，再算下一个 —— 如果要算 1000 个粒子，就得等 1000 次。但我们用的是 GPU 并行计算：相当于把 “算粒子轨迹” 拆成了几万个小任务，同时交给 GPU 的上千个计算核心去处理 —— 别人算 1 个粒子的时间，我们能算上千个。

这带来的体验是 “实时无延迟”：我们在面板上把 “粒子生命周期” 从 25 调到 50，粒子的运动节奏会立刻变慢；把 “向量强度系数” 拉满，粒子的流动速度会瞬间加快 —— 每一个粒子的转弯、加速，都是风场当下的真实状态，不会有半秒卡顿。

3. 大范围坐标系适配：让风的轨迹 “不迷路”

在 “瓦片地球” 这种大尺度地图上做可视化，最容易出的问题是 “地理错位”：比如风明明吹到了河北，却显示在北京区域里。

我们的解决方案是大范围坐标系精准映射技术：把风场的向量场数据，和瓦片地球的地理坐标做了 “毫米级对齐”—— 每一个粒子的经纬度、高程，都能精准对应到实际的地理区域。

这背后是对 “多坐标系兼容” 的技术把控：瓦片地球用的是 Web 墨卡托坐标系，而风场数据用的是地理坐标系，我们通过算法做了实时转换，让两种坐标系 “无缝衔接”—— 相当于给风场装了个 “精准导航”，不管地图怎么缩放、怎么移动，风的轨迹都能 “找准自己的位置”。

超越“看见”：数字风场的未来与应用

此案例远不止展示“风往哪儿吹”。通过粒子的颜色（风速）和密度（能量集中度），它实际上是一张实时动态的 “风力能量分布态势图”。这是数字孪生技术在气象领域的应用载体，通过粒子流将抽象风场转化为直观动态轨迹，实际应用价值支持多维延伸：

• 智慧环保：实时模拟污染物扩散路径，精准溯源，支撑科学决策。
• 城市规划：评估新建高层建筑对局部风环境的影响，优化通风廊道设计，缓解热岛效应。
• 防灾减灾：模拟极端大风对城市基础设施的影响，提前制定应急预案。
• 航空航天：提供高精度、可视化的空域风场信息，辅助飞行路线优化。
• 科普与教育：让公众直观理解大气科学，提升气候环境意识。

数字孪生，让 “看不见的世界” 可感可知

北京风场可视化案例，本质上是：把 “抽象的物理场” 变成了 “可感知的数字形态”，让普通人能看懂风的 “脾气”，让专业人员能精准利用风的 “规律”。

当数字孪生把 “无形的世界” 变得可感可知，将复杂归于直观，最终服务于人对世界更深的理解与更优的决策，城市的治理会更智慧，生活的安全会更有保障 —— 这就是技术的真正价值：不止是 “高逼格的展示”，更是 “让世界变得更好的工具”。
